Краны шаровые NTF-02 разборные



Это один из типов запорной арматуры, регулирующим элементом которой является подвижная деталь затвора, имеющая сферическую форму, с отверстием для прохода потока рабочей среды и для его закрытия.

Опросный лист

Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. Диаметр отверстия чаще всего соответствует внутреннему диаметру трубопровода, на который устанавливается кран, называющийся в этом случае полнопроходным. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало шаровые краны основным запорным устройством на линейной части магистральных газопроводов. Однако для уменьшения габаритов и крутящих моментов, необходимых для управления арматурой, иногда применяются суженные краны.

Кроме вышесказанного шаровые краны имеют ряд других достоинств, среди которых:

  • простота конструкции;
  • высокая и надёжная герметичность;
  • небольшие габариты;
  • простая форма проточной части и отсутствие в ней застойных зон;
  • удобное управление;
  • малое время, затрачиваемое на поворот;
  • применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.



Материалы основных деталей



Наименование Детали

Материал

1

Корпус

Сталь 20, 09Г2С, нержавеющая сталь

2

Уплотнительное кольцо

Фторопласт

3

Шар

20Г, н/ж, 08х18н10т

4

Гайка

Сталь 35, н/ж

5

Болт

08х18н10т

6

Прокладка

Гибкий графит+304

7

Набивка

Фторопласт

8

Сальник

Сталь 20, 08х18н10т

9

Фиксатор

Сталь 25

10

Стопорное кольцо

65Mn

11

Шток

12х13, 08х18н10т, 316

12

Винт

Сталь 35

13

Упорная шайба

Фторопласт

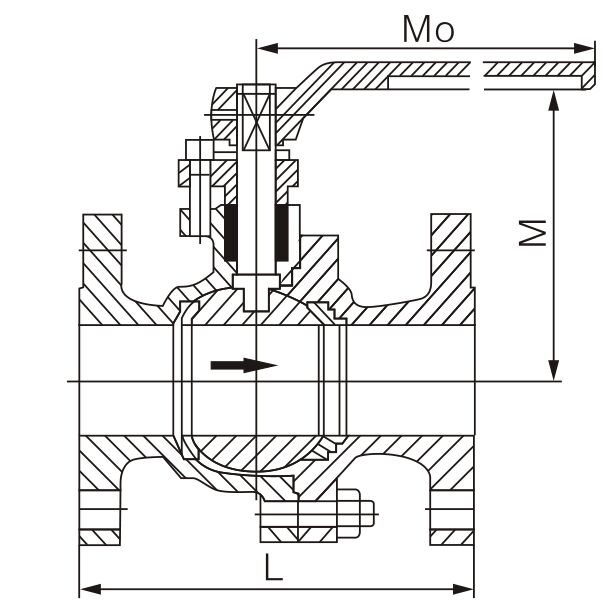

Основные габаритные и присоединительные размеры

Ру, МПа

Ду, мм

L

M

Mo

Вес не более, кг

1,6

15

130

59

130

2.5

20

140

63

130

3

25

150

75

160

5

32

165

85

180

6

40

180

95

230

7

50

200

107

230

10

65

220

142

400

15

80

250

152

400

19

100

280

178

650

33

125

320

252

1050

58

150

360

272

1050

93

200

400

342

1410

160

Ру, МПа

Ду, мм

L

M

Mo

Вес не более, кг

2,5

15

130

59

130

2.5

20

140

63

130

3

25

150

75

160

5

32

165

97

230

6

40

180

107

230

7,5

50

200

142

400

10

65

220

152

400

15

80

250

178

700

20

100

320

252

1100

33

125

400

272

1100

60

150

400

342

1500

93

200

550

345

1500

175

Ру, МПа

Ду, мм

L

M

Mo

Вес не более, кг

4,0

15

130

59

130

3

20

140

63

130

4

25

150

75

160

5

32

180

85

230

7

40

200

95

230

9

50

220

107

400

12

65

250

142

400

18

80

280

152

700

28

100

320

178

1100

46

125

400

252

1100

75

150

400

272

1500

106

200

400

342

1500

190

Ру, МПа

Ду, мм

L

M

Mo

Вес не более, кг

6,4

15

165

59

130

6,5

20

190

63

130

7

25

216

75

160

8

32

229

97

230

12

40

241

107

230

14

50

292

142

400

18

65

330

152

400

28

80

356

178

700

40

100

432

252

1100

65

125

508

272

1100

98

150

559

305

1500

140

200

660

398

1800

250

Ру, МПа

Ду, мм

L

M

Mo

Вес не более, кг

10,0

15

165

59

130

6,5

20

190

63

130

7

25

216

75

160

10

32

229

97

230

15

40

241

107

230

18

50

292

142

400

25

65

330

152

400

32

80

356

178

700

46

100

432

252

1100

75

125

508

272

1100

-

150

559

305

1500

-

200

660

398

1800

-
