Затворы футерованные фторопластом

Затвор с симметричным расположением диска. Корпус выточен из цельного круга. Диск из нержавеющей стали. Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724.





Технические характеристики

Рабочее давление От 1,0 до 1.6 МПа
Установка на трубопроводы от 32 до 600 мм
Тип управления рукоятка, редуктор, электропривод, пневмопривод
 Гарантийный срок  Срок 18 мес. (по паспорту)
 Расположение в пространстве  любое
 Количество циклов безотказной работы с учетом замены уплотнения  не менее 20 000
 Срок эксплуатации  30 лет
 Срок службы уплотнения  От 3 до 5 лет
Тип соединения Фланцевый, межфланцевый
Герметичность запирания по классу «А», ГОСТ 9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660

Крутящие моменты затвора симметричного, Nm

DN 32/40 50 65 80 100 150 200 250 300 350 400 450 500 600
0,6 МПа 6 8 15 20 38 70 100 150 235 480 750 1180 1380 2050
1.0 МПа 8 10 17 25 46 80 125 220 290 530 1200 1550 2050 2700
1,6 МПА 10 12 20 30 55 100 150 290 380 580 1650 2100 2700 3750

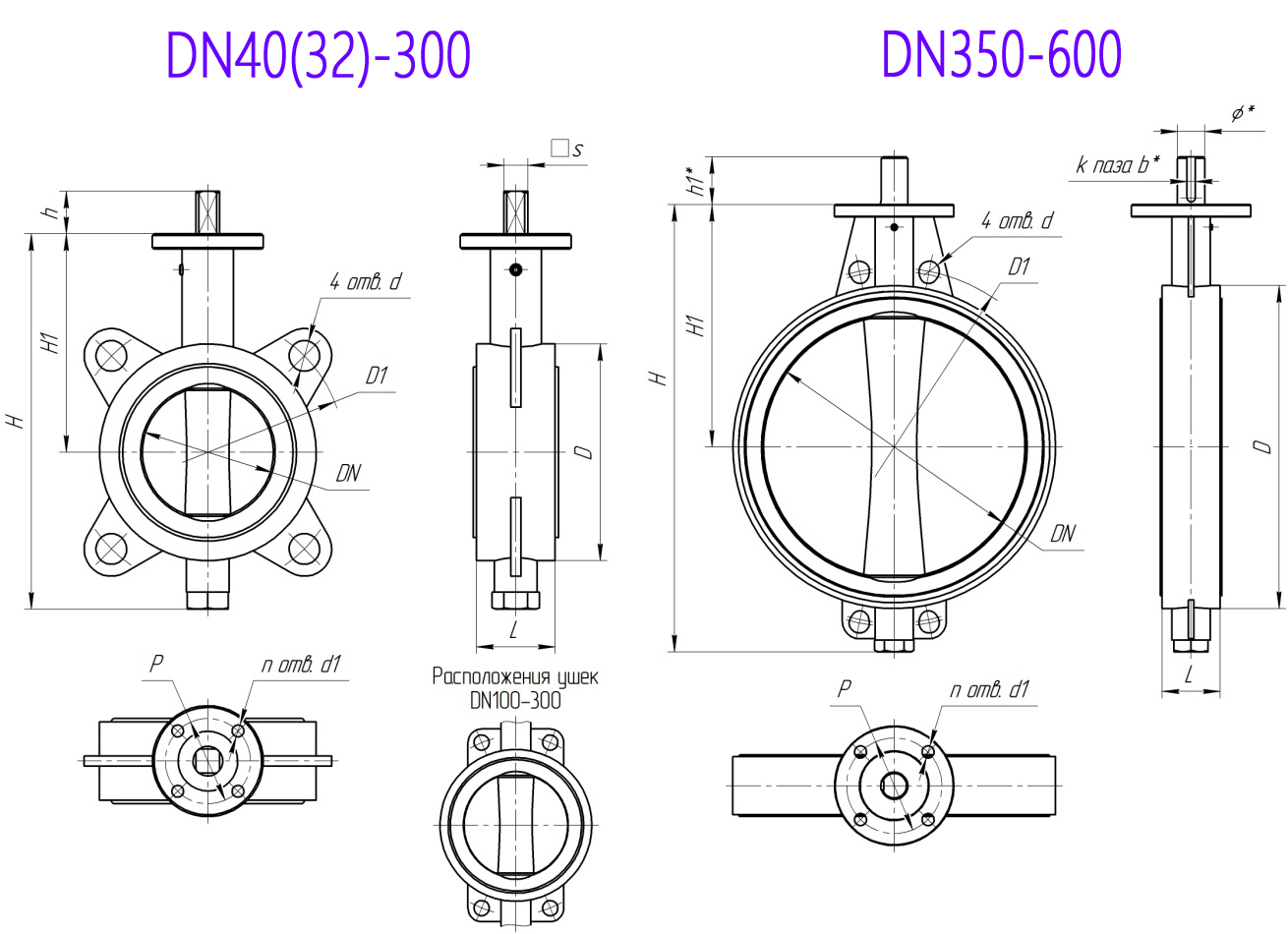

Габаритные размеры затвора симметричного межфланцевого футерованного

Gabarity1

DN 32/40 50 65 80 100 125 150 200 250 300 350 400 500 600
D 82 96 110 127 148 178 206 268 322 373 418 473 586 690

D1

PN10

100

110

125 145 160 180 210 240 295 355 410 470 525 650 770

D1

PN16

100

100

125 145 160 180 210 240 295 355 410 470 525 650 770
d-PN10 18 18 18 18 18 18 22 22 22 22 22 26 26 30
d-PN16 18 18 18 18 18 18 22 22 26 26 26 30 33 39
L 32 41 43 44 50 54 54 67 67 75 75 85 128 154
H 165 187 201 220 254 288 325 372 475 528 600 655 803 980
H1 95 112 119 128 146 158 182 200 260 292 325 355 428 510
h 22 25 25 25 25 25 30 30 30 40 40 - - -
s 11 11 11 14 14 14 17 22 22 27 27 - - -
Ø* - - - - - - - - - - - 36/40 42 50
k-b* - - - - - - - - - - -

2-10

2-12

2-12 2-16
h1*- - - - - - - - - - - - 70 80 90
n-d1 4-7 4-7 4-7 4-7 4-9

4-9

4-11

4-11 4-11 4-11 4-11

4-14

4-18

4-18/4-22

4-22
P 50 50 50 50 70 70

70

102

102 102 102

125

140

140/165 165
ISO F05 F05 F05 F05 F07 F07

F07

F10

F10 F10 F10

F12

F14

F14/F16 F16
Масса, кг 1,2 2 2,6 2,9 3,8 5,3 6,3 12,6 17 25,6 38,2 49,5 78 168

*Размер изменяется при согласовании с заказчиком.

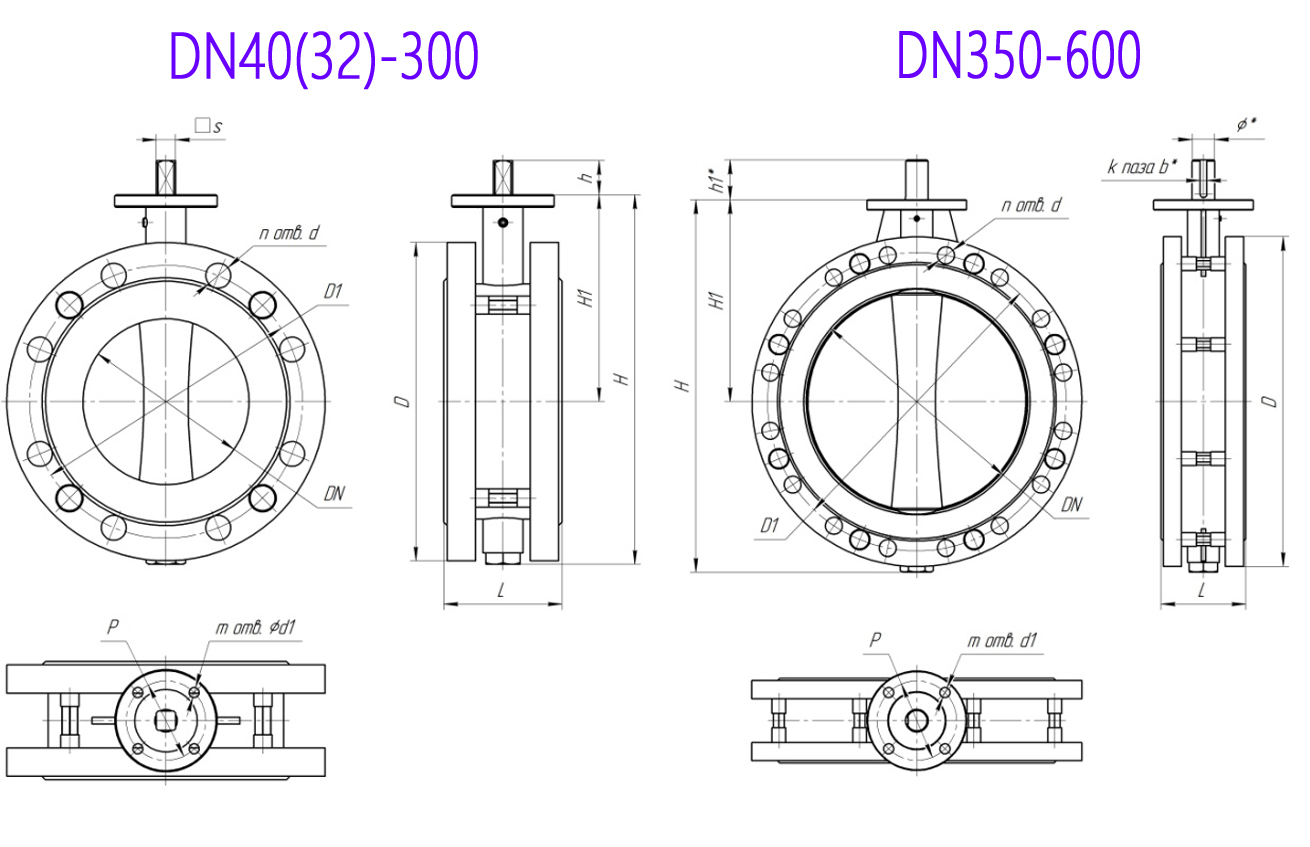

Габаритные размеры затвора симметричного фланцевого футерованного

Gabarity2

DN 32/40 50 65 80 100 125 150 200 250 300 350 400 500 600

D1

PN10

135

145

160 180 195 25 245 280 335 390 440 500 565 670 780

D

PN16

135

145

160 180 195 215 245 280 335 405 460 520 580 710 840

D1

PN10

100

110

125 145 160 180 210 240 295 350 400 460 515 620 725

D1

PN16

100

110

125 145 160 180 210 240 295 355 410 470 525 650 770

n-d

PN10

4-18 4-18 4-18 4-18 8-18 8-18 8-22 8-22 12-22 12-22 16-22 16-26 20-26 20-30

n-d

PN16

4-18 4-18 4-18 4-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-39
L*-PN10 58/60 71 78 76 86 94 94 94 107 119 119 129 174 202
L*-PN16 62/66 79 86 84 94 102 102 98 111 123 131 149 202 236
H 165 187 201 220 254 288 325 372 475 528 600 655 803 980
H1 95 112 119 128 146 158 182 200 260 292 325 355 428 510
h 22 25 25 25 25 25 30 30 30 40 40 - - -
s 11 11 11 14 14 14 17 22 22 27 27 - - -
Ø* - - - - - - - - - - - 36/40 42 50
k-b* - - - - - - - - - - -

2-10

2-12

2-12 2-16
h1* - - - - - - - - - - - 70 80 90
m-d1 4-7 4-7 4-7 4-7 4-9

4-9

4-11

4-11 4-11 4-11 4-11

4-14

4-18

4-18/4-22

4-22
P 50 50 50 50 70 70

70

102

102 102 102

125

140

140/165 165
ISO F05 F05 F05 F05 F07 F07

F07

F10

F10 F10 F10

F12

F14

F14/F16 F16

*Размер изменяется при согласовании с заказчиком.

Основные материалы

Деталь Материал  Условия и среды  Температура, С
Корпус    углеродистая сталь/20  У1, УХЛ1, ХЛ3 Окружающей среды:
от -40 до +40
нержавеющая сталь/12Х18Н10Т Все от -60 до +50
 хладостойкая сталь/09Г2С У1, У2, ХЛ1, ХЛ2, УХЛ1, УХЛ2 от -60 до +45
Манжета Фторопласт Растворы без твердых механических примесей: вода, концентрированные кислоты, щелочи, растворители, топливо, агрессивные среды. Рабочей среды:
от -70 до +200
Диск Стальной, футерованный фторопластом
Вал нержавеющая сталь /20х13
