Затворы с седлом из металла

Затвор дисковый с двойным эксцентриситетом серии ЗД.001-ЗР



Корпус сварной выточен из цельного круга. Диск из нержавеющей стали. Верхняя и нижняя бобышки приварены к корпусу по ГОСТ 16037-80. Контроль качества сварных соединений методом ультразвуковой дефектоскопии по ГОСТ Р 55724.

Оптимальный вариант для использования в промышленности, объектах энергетики, нефтехимической отрасли и АЭС. Может устанавливаться в сложных условиях работы, на средние и высокие давления и температуры для воды, газа, пара, нефтепродуктов, спиртов, щелочей, кислот. Способы управления затвором: рукоятка, редуктор, электропривод или пневмопривод.





Крутящий момент для управления затвором, Nm
Седло из нержавеющей стали

DN 50 65 80 100 125 150 200 250 300 350 400
Pn 1,6МПа 50 70 100 150 220 160 330 776 1215 1686 2793
Pn 2,5МПа 50 70 100 150 220 190 450 1145 1825 2540 4249

* Крутящие моменты приведены с учетом запаса

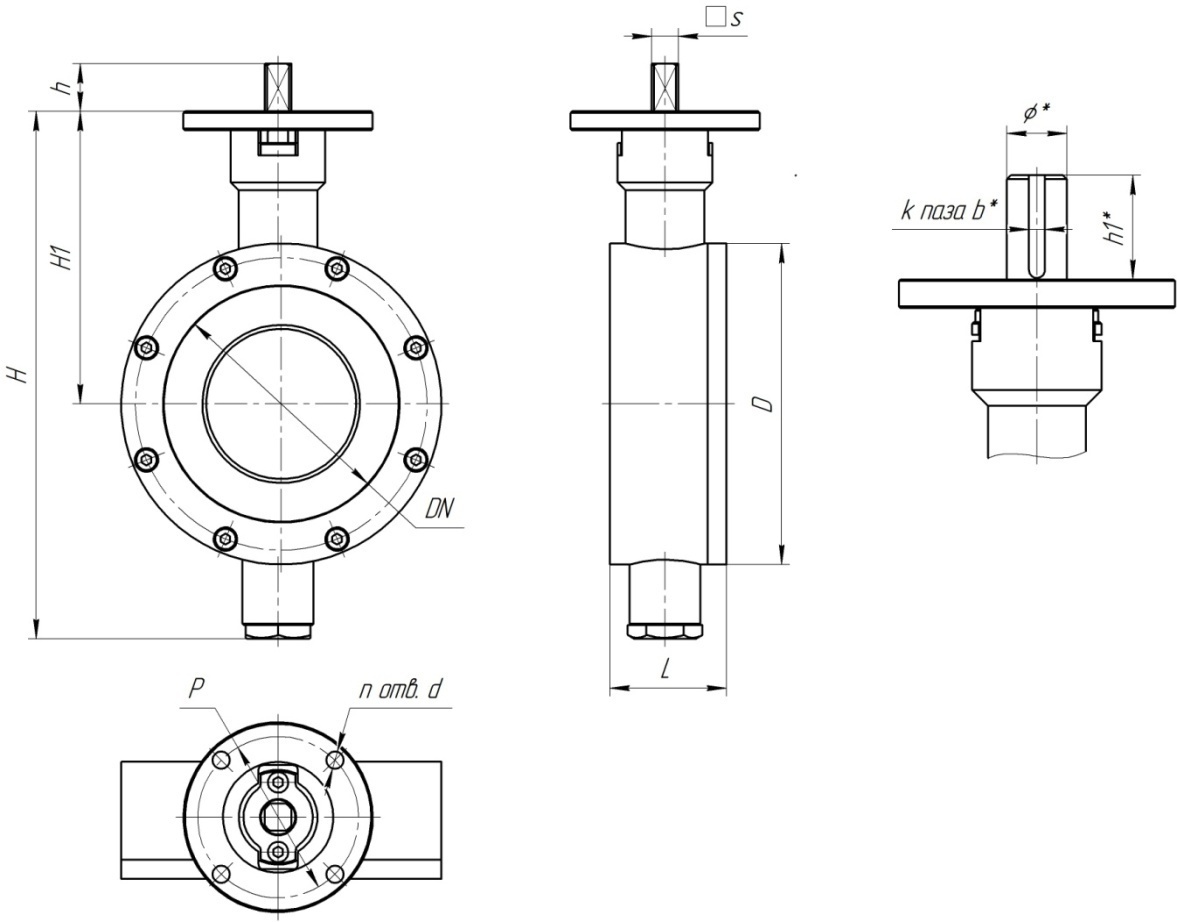

Габаритные размеры затвора ЗД.001-ЗР с двойным эксцентриситетом межфланцевого

metallgbar1
DN 32/40 50 65 80 100 125 150 200 250 300 350 400 500 600
D 82 96 113 127 149 177 203 264 318 375 418 484 590 690
L 53 58 60 68 69 69 74 93 106 106 106 112 192 178
H 207 231 237 253 282 319 345 398 540 596 650 710 837 1019
H1 110 125 130 142 153 182 195 217 284 316 345 375 449 530
h 25 25 25 6\30 30 30 30 30 30 40 - - - -
s 14 14 14 17 17 17 17 22 27 27 - - - -
Ø* - - - - - - - - 36-38 36-38 38 42 45-50 55-60
k-b* - - - - - - - - 2-10 2-10 2-10 2-12

2-14

2-16

2-16

2-18

h1* - - - - - - - - 66 70 70 90 90 110
n-d 4-9 4-9 4-9 4-9 4-9 4-11 4-11 4-11

4-11

4-14

4-18

4-11

4-14

4-18

4-14

4-18

4-18

4-22

4-22

8-18

8-18

P 70 70 70 70 70 102 102 102

102

125

140

102

125

140

125

140

140

165

165

200

254

ISO F07 F07 F07 F07 F07 F10 F10 F10 F10, F12,F14 F10, F12,F14 F12,F14 F14,F16 F16

d200

F25

Вес, кг

PN16

3,1 3,9 4,7 6,2 7,8 10,4 13,2 24,5 41,5 51,3 61,3 84 149 224

*Размер изменяется при согласовании с заказчиком.

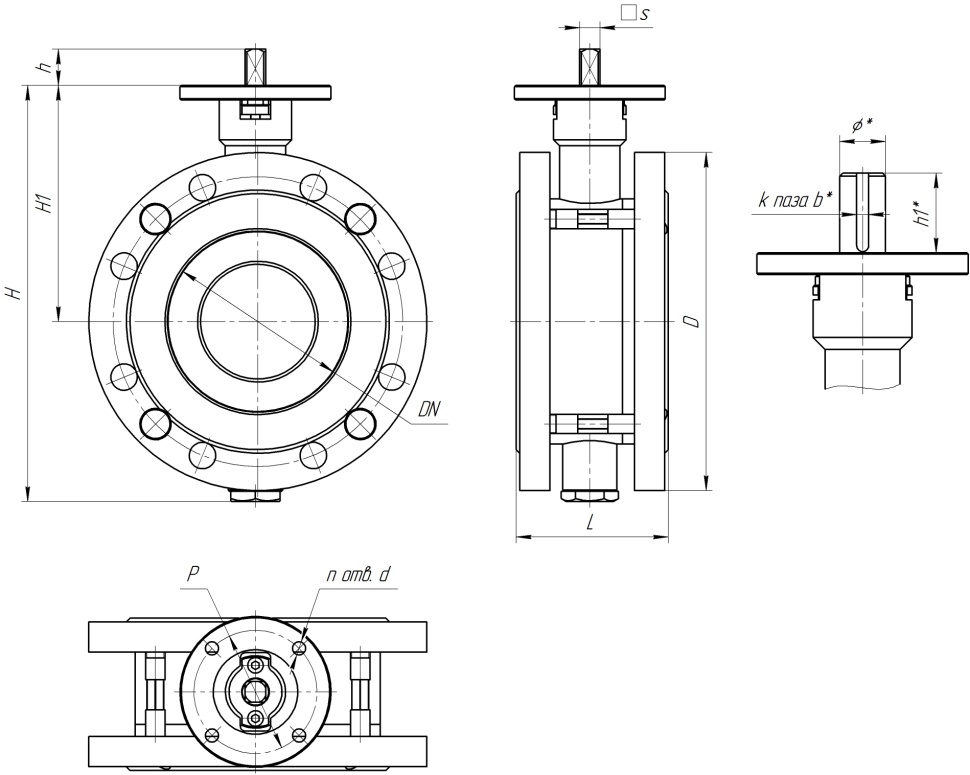

Габаритные размеры затвора ЗД.001-ЗР с двойным эксцентриситетом фланцевого

metallgbar2

DN 32/40 50 65 80 100 125 150 200 250 300 350 400 500 600

D

PN16

135

145

160 180 195 215 245 280 335 405 460 520 580 710 840

D1

PN16

100

110

125 145 160 180 210 240 295 355 410 470 525 650 770

n-d

PN16

4-18 4-18 4-18 4-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-39
L*PN16 86/89 98 104 112 117 121 126 149 164 166 170 184 280 267
H 207 231 237 253 282 319 345 398 540 596 650 710 837 1019
H1 110 125 130 142 153 182 195 217 284 316 345 375 449 530
h 25 25 25 30 30 30 30 30 30 40 - - - -
s 14 14 14 17 17 17 17 22 27 27 - - - -
Ø* - - - - - - - - 36-38 36-38 38 42 45-50 55-60
k-b* - - - - - - - - 2-10 2-10 2-10 2-12

2-14

2-16

2-16

2-18

h1* - - - - - - - - 66 70 70 90 90 110
n-d 4-9 4-9 4-9 4-9 4-9 4-11 4-11 4-11

4-11

4-14

4-18

4-11

4-14

4-18

4-11

4-14

4-18

4-22

4-22

8-18

8-18
P 70 70 70 70 70 102 102 102

102

125

140

102

125

140

125

140

140

165
165

200

254

ISO F07 F07 F07 F07 F07 F07 F10 F10 F10, F12,F14 F10, F12,F14 F12, F14 F14, F16 F16

d200

F25

*Размер изменяется при согласовании с заказчиком.

Технические характеристики

Рабочее давление От 1,0 до 6,3 МПа
Установка на трубопроводы от 32 до 300 мм
Тип управления рукоятка, редуктор, электропривод, пневмопривод
Гарантийный срок срок 18 мес. (по паспорту)
Расположение в пространстве любое
Количество циклов безотказной работы с учетом замены уплотнения не менее 40 000
Срок эксплуатации 30 лет
Срок службы уплотнения От 3 до 5 лет
Тип соединения Фланцевый, межфланцевый, под приварку

Герметичность запирания для жидкостей по классу «А», для газообразных сред по классу «B»

ГОСТ  9544-2015
Конструкция затвора отвечает требованиям ремонтопригодности по ГОСТ 23660

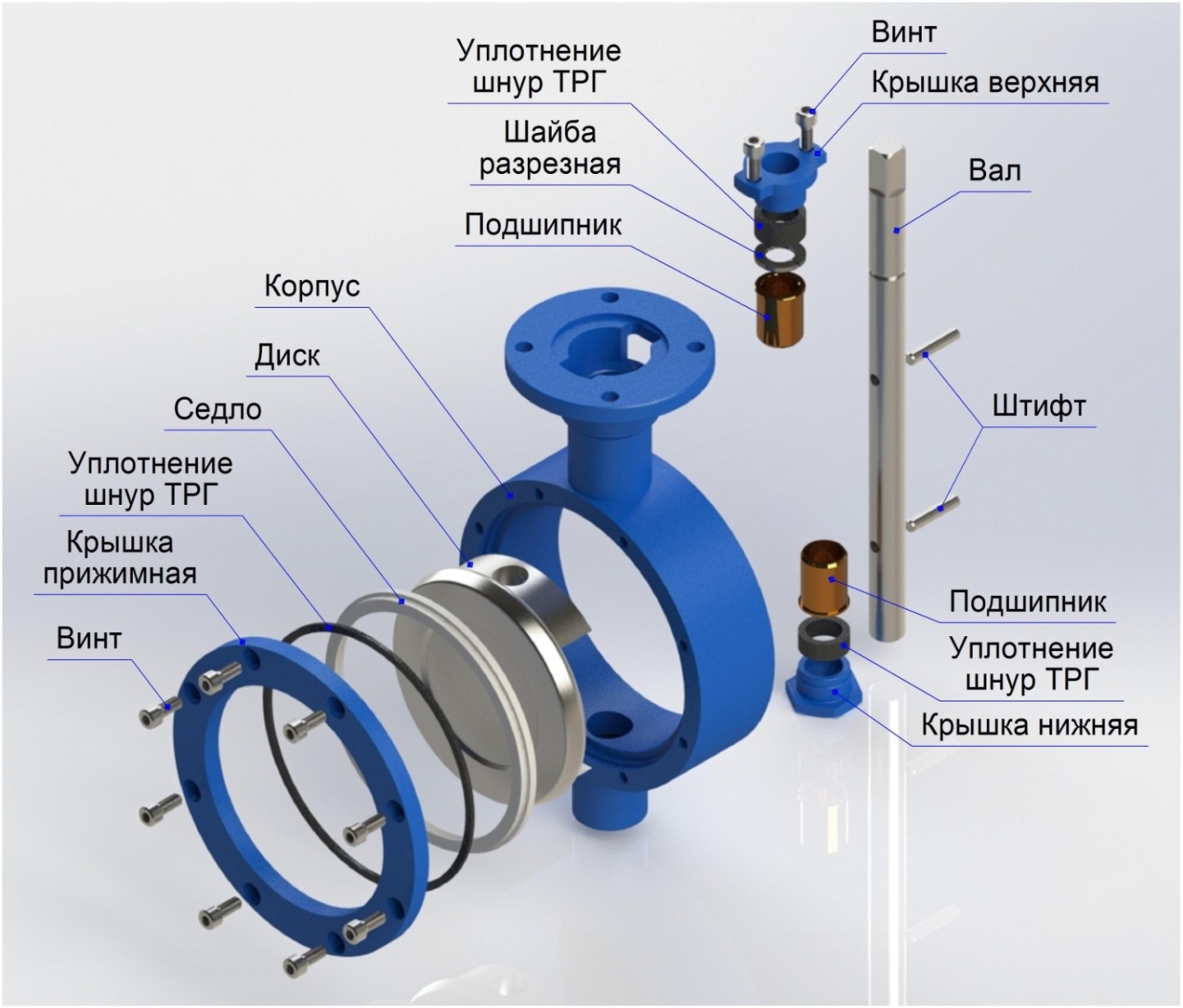

Конструкция затвора с двойным эксцентриситетом - межфланцевого

metallconstr1

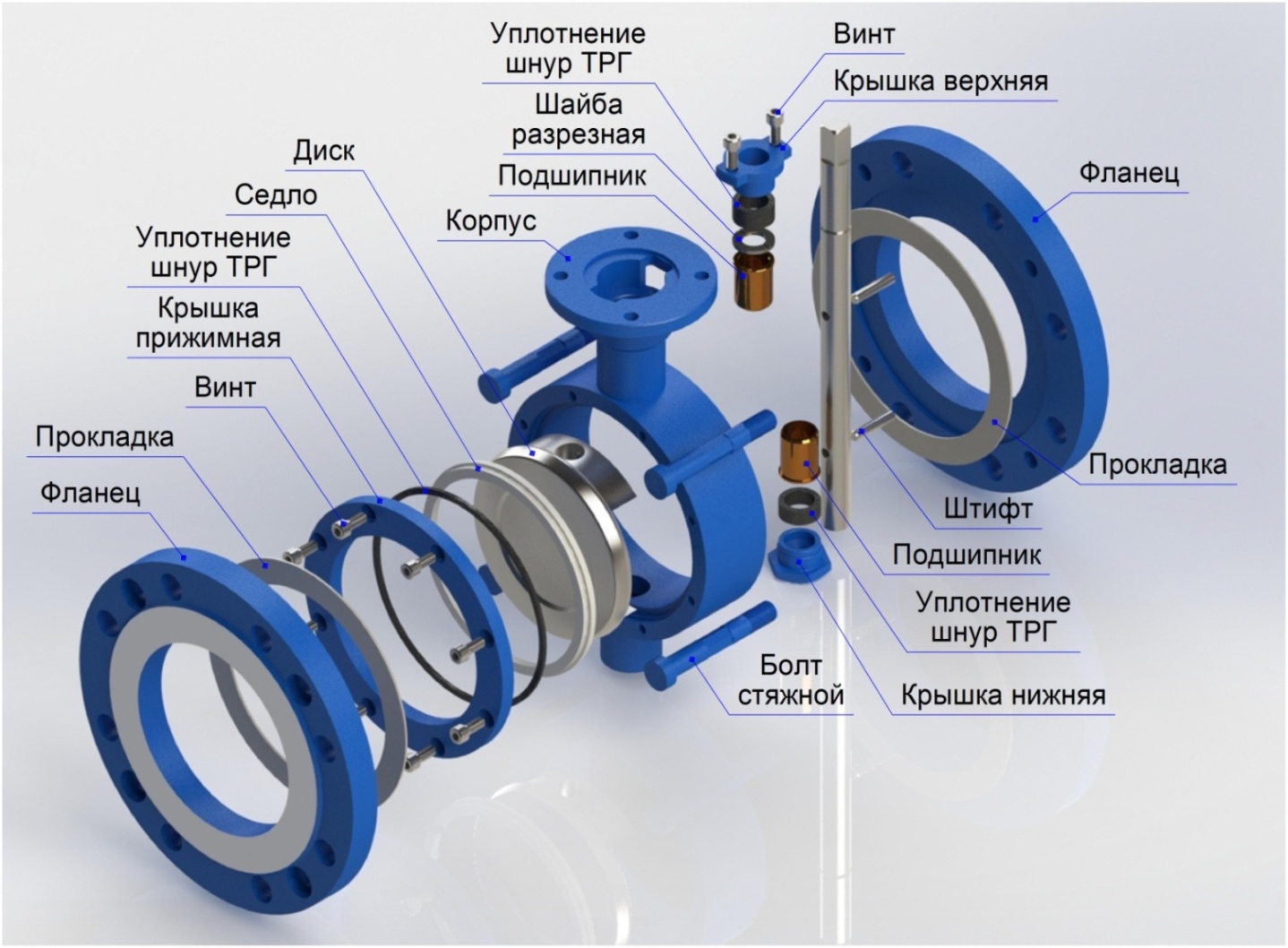

Конструкция затвора с двойным эксцентриситетом - фланцевого

metallconstr2



Область применения и материалы основных деталей

Деталь Материал  Условия и среды  Температура, С
Корпус    углеродистая сталь/20  У1, УХЛ1, ХЛ3 Окружающей среды:
от -40 до +40
нержавеющая сталь/12Х18Н10Т Все остальные  от -60 до +60
 хладостойкая сталь/09Г2С У1, У2, ХЛ1, ХЛ2, УХЛ1, УХЛ2 от -60 до +45
Седло нержавеющая сталь/12Х18Н10Т Вода, пар, газ, нефтепродукты,
минеральные и органические масла, топливо.
Рабочей среды:
от -70 до +550
Диск нержавеющая сталь/12Х18Н10Т
Ось нержавеющая сталь /20х13
Цапфа нержавеющая сталь /20х13

Пропускная способность

Коэффициент KV

DN 50 65 80 100 125 150 200 250 300 350 400
KV 87 148 312 456 750 1125 1950 3100 4510 6120 8605
CV 102 173 364 532 876 1313 2277 3619 5265 7145 10046

Коэффициент KV показывает величину расхода (м3/ч) воды с температурой в диапазоне 5-30 оС через затвор с перепадом давления в 1 бар.

Значения, указанные в таблице приведены для полностью открытого затвора при максимальном давлении 10 бар.
